Què són els codificadors magnètics
Un codificador magnètic és un dispositiu robust que s'utilitza per mesurar amb precisió la posició, la velocitat o la direcció de rotació d'un objecte en moviment, com un eix. Mitjançant l'ús de camps magnètics, funciona mitjançant un sistema que consta d'un component magnètic i un sensor que detecta canvis precisos en el camp per generar un senyal de sortida digital. Aquests dispositius versàtils poden proporcionar dades de posició absolutes o incrementals, cosa que els converteix en una solució de baix-manteniment per a aplicacions crítiques de control i seguiment del moviment en diverses indústries.
Envieu la consulta ara

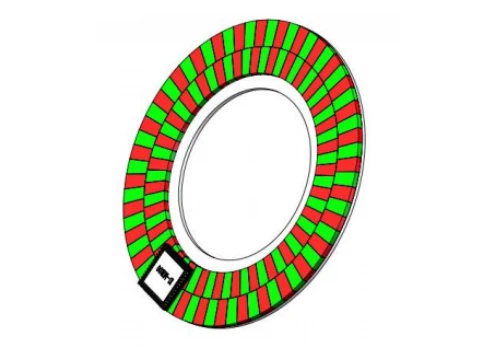

El nostre codificador magnètic de doble canal-
Codificador magnètic personalitzat OEM
Model: MU128-15-29-1.1
Material del suport: SUS430
Envieu la consulta ara

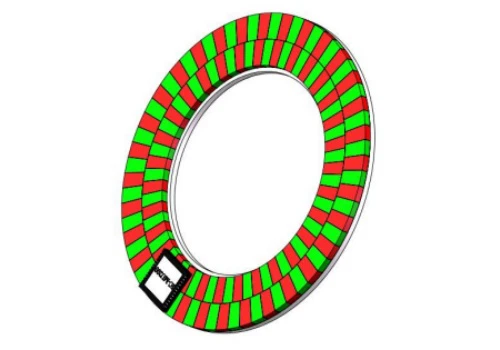

Fabricant de codificadors magnètics de la Xina
Model: MU128-38-56-1.1
Material del suport: SUS430
Envieu la consulta ara

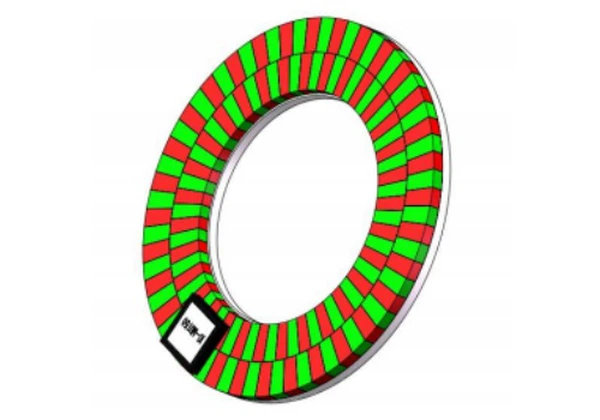

Proveïdor de codificadors magnètics de la Xina
Model: MU150-18-34-1.1
Material del suport: SUS430
Envieu la consulta ara
Codificador d'anell magnètic
Model: MU150-23-35-2
Material del suport: SUS430
Envieu la consulta ara
Disc codificador magnètic
Model: MU150-20-33-2
Material del suport: SUS430
Envieu la consulta ara
Imant per codificador
Model: MU150-47.4-64-1.1
Material del suport: SUS430
Envieu la consulta ara
Codificadors magnètics
Model: SMD25-44.5-1.4
Material del suport: SUS430
Envieu la consulta ara
Imants codificadors
Model: MU200-31.5-49-2
Material del suport: SUS430
Envieu la consulta ara
Si el producte que es mostra no té el model de producte que voleu, si us plaucontacta amb nosaltres.
Especificacions tècniques dels imants codificadors
|
MU128-15-29-1.1
|
MU128-38-56-1.1
|
MU150-18-34-1.1
|
MU150-23-35-2
|
|||||
 |
 |
 |
 |
|||||
| Nom de codi | Paràmetre | Observacions | Dimensió | Dimensió | Dimensió | Dimensió | Tolerància | Unitat |
| Dimensions físiques del producte | ||||||||
| A1 | Posició radial del centre del xip | Distància des de l'eix | 11.24 | 24.28 | 13.48 | 14.75 | mm | |
| A2 | Detecció de la bretxa d'aire | Espai entre la superfície de l'imant i la superfície del xip | 0.3 | 0.3 | 0.4 | 0.4 | mm | |
| a3 | Alçada total | Producte | 1.1 | 1.1 | 1.1 | 2 | ±0.1 | mm |
| B1 | Diàmetre de la pista Vernier | Es refereix al diàmetre de detecció de la pista del vernier | 18.88 | 44.95 | 23.36 | 25.9 | mm | |
| B2 | Diàmetre de la via principal | Es refereix al diàmetre de detecció de la pista principal | 26.08 | 52.15 | 30.56 | 33.1 | mm | |
| B3 | Diàmetre exterior de l'imant | 29 | 55.5 | 34 | 35 | ±0.2 | mm | |
| B4 | Diàmetre interior de l'imant | 16 | 41.2 | 20.4 | 24 | ±0.2 | mm | |
| B5 | Diàmetre del forat | Portador | 15 | 35 | 18 | 23 | ±0.05 | mm |
| B6 | Diàmetre | Portador | 29 | 56 | 34 | 35 | mm | |
| M1 | Amplada del pal de pista Vernier | A la posició del diàmetre de detecció de la pista del vernier | 0.96 | 1.12 | 1.18 | 1.31 | mm | |
| M2 | Amplada del pal de la via principal | A la posició del diàmetre de detecció de la pista principal | 1.28 | 1.28 | 1.5 | 1.62 | mm | |
| Propietats del material magnètic | ||||||||
| Hc | Coacció |
Temperatura 20 graus |
170 | 170 | 170 | 170 | kA/m | |
| Br | Camp magnètic superficial |
Temperatura 20 graus |
20 | 20 | 25 | 20 | mT | |
| T | Temperatura de funcionament | -35 graus -130 graus | -35 graus -130 graus | -35 graus -120 graus | -35 graus -120 graus | grau | ||
| AMP | Amplitud del camp magnètic | Espai d'aire 0,4 mm | 3 | 3 | 3 | 3 | mT | |
Per obtenir més informació sobre els paràmetres del codificador magnètic, si us plaucontacta amb nosaltres.
Envieu la consulta ara
Detecció de dades del codificador magnètic
Envieu la consulta ara
Estructura i components dels imants codificadors
Comprendre l'estructura d'un imant per a un codificador us pot ajudar a triar el tipus adequat per a la vostra màquina o projecte. Els codificadors magnètics es basen en una combinació d'imants, sensors i components de suport per mesurar amb precisió el moviment.
L'imant
L'imant és el component central que interacciona amb el sensor. Segons el disseny, podeu trobar imants en forma d'anell-, imants de disc o tires magnètiques lineals. Aquests imants creen un camp magnètic que canvia a mesura que l'eix o l'objecte es mou, permetent al codificador detectar la posició i la velocitat.
El Sensor
El sensor llegeix els canvis en el camp magnètic. En instal·lar o mantenir un codificador, és crucial saber com s'alinea el sensor amb l'imant. L'alineació adequada garanteix lectures precises i evita errors en la detecció de moviment.
Carcassa i components de suport
La carcassa protegeix les parts sensibles de l'interior de la pols, la humitat i les vibracions. També hauríeu de tenir en compte els coixinets i els components de muntatge, que mantenen l'estabilitat de l'imant i el sensor durant el funcionament. Una-estructura ben construïda garanteix durabilitat i un rendiment fiable al llarg del temps.
Envieu la consulta ara
Com funcionen els codificadors magnètics
Els codificadors magnètics funcionen detectant els canvis en un camp magnètic causats pel moviment. Al nucli, un imant està connectat a un eix giratori o un component mòbil. A mesura que aquesta part es mou, el camp magnètic al seu voltant canvia. Un sensor, normalment un sensor d'efecte Hall-o un sensor magnetoresistiu, detecta aquests canvis i els converteix en senyals elèctrics.
Aquests senyals representen la posició o la velocitat de la part mòbil. En els codificadors rotatius, el sensor fa un seguiment de l'angle de rotació de l'eix, mentre que en els codificadors lineals, fa un seguiment del moviment en línia recta-. L'electrònica del codificador tradueix llavors aquesta informació magnètica a una sortida digital o analògica, permetent a les màquines saber exactament fins a quin punt o amb quina rapidesa s'ha mogut l'objecte.
La precisió d'un codificador magnètic depèn de la força i la disposició de l'imant, la precisió del sensor i la qualitat de l'electrònica. Com que els camps magnètics no es veuen afectats per la pols, la brutícia o l'oli, els codificadors magnètics poden funcionar de manera fiable en entorns industrials durs.
Envieu la consulta ara
Codificador magnètic vs codificador òptic
| Comparació | Codificador magnètic | Codificador òptic |
| Principi de funcionament | Detecta la posició o la rotació mitjançant canvis de camp magnètic, normalment utilitzant un anell/disc magnètic i sensors Hall | Utilitza un disc òptic i un fotodetector per generar polsos basats en la interrupció de la llum |
| Durabilitat / Resistència ambiental | Resistent a la pols, l'oli, les vibracions i els canvis de temperatura; adequat per a entorns durs | Sensible a la pols, l'oli i les vibracions; requereix ambients nets |
| Precisió i resolució | Alta resolució fins a 17-20 bits; Els codificadors absoluts multi-gir proporcionen una informació precisa de la posició | Precisió molt alta, però pot degradar-se sota pols industrial o interferències lleugeres |
| Cost i manteniment | Estructura senzilla, baix manteniment, llarga vida útil, ideal per a un ús industrial-a llarg termini | Cost més elevat, requereix neteja i manteniment regular |
| Aplicacions típiques | Robòtica, sistemes de transport, màquines CNC, motors EV, automatització industrial | Instruments de precisió, equips de laboratori i mesurament d'alta{0}}precisió en entorns nets |
| Pros i contres Resum | Durable, de baix manteniment, personalitzable, d'alta resolució de múltiples-turs | Molt precís, millor en entorns nets, major cost i manteniment |
Envieu la consulta ara
Avantatges dels codificadors d'anell magnètic
Alta durabilitat
Aquests codificadors són resistents a la pols, l'oli i la humitat perquè utilitzen camps magnètics en lloc de components òptics. Aquest disseny els permet operar eficaçment en entorns industrials durs amb un manteniment mínim.
Feedback de posició precisa
L'anell magnètic ofereix una detecció precisa de la rotació. Fins i tot en màquines compactes, les posicions de l'eix es poden seguir amb una precisió constant, garantint un funcionament suau.
Llarga vida útil
Amb un desgast mínim a les peces mòbils, els codificadors d'anell magnètic solen durar més que molts altres tipus. La reducció de les necessitats de manteniment i substitució ajuden a minimitzar el temps d'inactivitat i els costos.
Instal·lació flexible
Els codificadors d'anell magnètic es poden instal·lar en espais reduïts o en diversos tipus d'eixos sense comprometre el rendiment, cosa que els fa versàtils per a diferents aplicacions.
Envieu la consulta ara

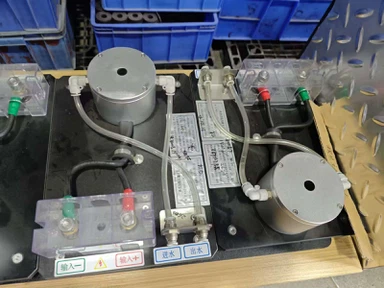

El nostre equip de producció
Envieu la consulta ara
Aplicacions industrials dels codificadors magnètics
Robòtica i Automatització
En braços robòtics i línies de muntatge automatitzades, els codificadors magnètics proporcionen una retroalimentació precisa de la posició i la rotació. Això garanteix un moviment suau i fiable, fins i tot en entorns amb pols, oli o vibracions.
Control del motor
Els motors elèctrics de la maquinària industrial es basen en codificadors magnètics per controlar la velocitat i la posició de l'eix. Això permet un control precís del moviment i ajuda a mantenir un rendiment constant en motors de totes les mides.
Màquines CNC i equips de fabricació
Els codificadors magnètics s'integren a les màquines CNC per fer el seguiment dels moviments lineals i de rotació. La seva capacitat per oferir mesures precises i repetibles millora la precisió del mecanitzat i la qualitat general de la producció.
Cintes transportadores i manipulació de materials
Els codificadors ajuden a controlar el moviment de cintes transportadores, ascensors i sistemes d'emmagatzematge automatitzats. Proporcionen retroalimentació-en temps real per mantenir la velocitat, l'alineació i el posicionament correctes dels materials durant el transport.
Dispositius mèdics i de laboratori
Els codificadors magnètics d'alta -resolució s'utilitzen en màquines de diagnòstic, bombes i dispositius d'automatització de laboratoris. La seva fiabilitat i precisió garanteixen un funcionament precís en entorns sensibles.
Envieu la consulta ara
Solucions personalitzades de codificadors magnètics
Dissenys a mida
Els codificadors es poden dissenyar per adaptar-se a mides d'eix úniques, configuracions de muntatge o condicions ambientals. Aquesta flexibilitat garanteix la compatibilitat amb maquinària especialitzada i sistemes complexos.
Codificador-Magnetització específica
Els processos de magnetització especialitzats s'adapten als sistemes codificadors, garantint l'estabilitat i la consistència del senyal en condicions difícils com amplis rangs de temperatura i vibracions.
Resolució ajustable i comentaris
Les solucions personalitzades poden proporcionar diferents nivells de resolució o senyals de sortida. Això permet que les màquines assoleixin la precisió i el control desitjats necessaris per a diverses aplicacions industrials.
Integració amb sistemes existents
Els codificadors magnètics es poden personalitzar per funcionar perfectament amb els sistemes electrònics i de control existents. Això redueix la necessitat de modificacions addicionals i simplifica la instal·lació.
Durabilitat i consideracions ambientals
Els codificadors personalitzats es poden optimitzar per a entorns durs, inclosa l'exposició a la pols, la humitat o la vibració. Els materials i les carcasses protectores es seleccionen per garantir la fiabilitat-a llarg termini.
Envieu la consulta ara

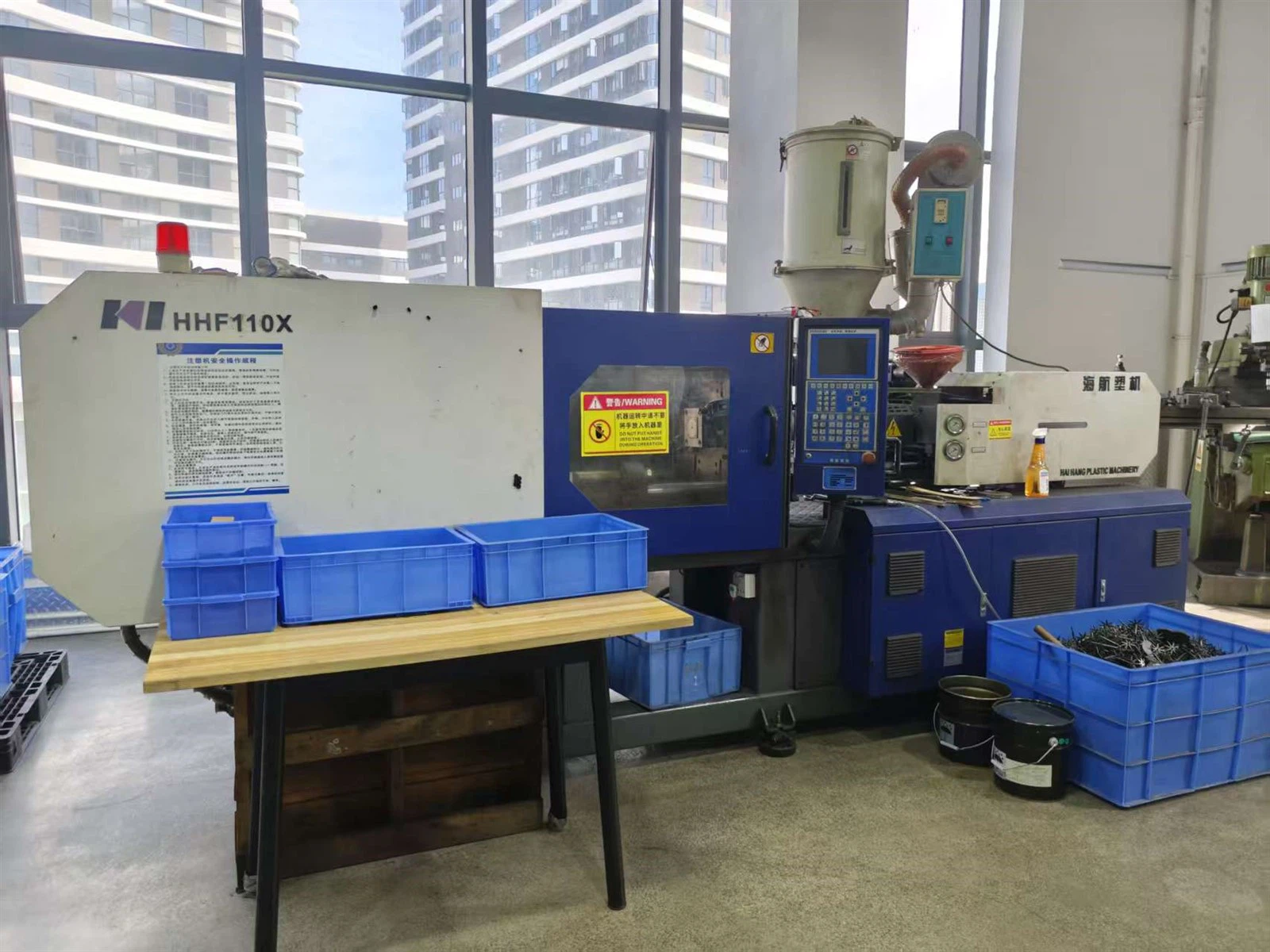

Procés d'imants modelats per injecció
La producció d'imants-emmotllats per injecció implica diversos passos precisos per garantir un rendiment estable i una qualitat constant. S'inicia amb el pesatge de pols magnètics i aglutinants de polímers, seguit d'un tractament d'acoblament que millora la unió entre materials. A continuació, el compost es barreja i s'extrudeix en pellets amb propietats uniformes, que estan preparats per a l'emmotllament per injecció.
Durant l'emmotllament per injecció, el material es fon i s'injecta en motlles de precisió per formar peces magnètiques complexes utilitzades en sistemes de codificació magnètica. Després de l'emmotllament, els imants es sotmeten a magnetització per definir els pols nord i sud, assegurant una generació de senyal precisa i fiable. Finalment, cada imant s'inspecciona, s'empaqueta i s'envia, completant un procés de fabricació d'imants totalment controlat.
Gràcies a aquest procés avançat, els nostres imants codificadors magnètics tenen una excel·lent estabilitat dimensional, resistència a la corrosió i fiabilitat a llarg termini-, cosa que els fa ideals per a aplicacions de codificadors d'alt-rendiment. Obteniu més informació sobre com la nostra fabricació de precisió garanteix la precisió en tots els components del codificador.
Envieu la consulta ara
Per què escollir els nostres codificadors magnètics
Alta precisió i precisió
Cada codificador està dissenyat per oferir una retroalimentació consistent en la posició i la rotació. La detecció precisa garanteix un bon funcionament de motors, robòtica i sistemes d'automatització.
Durador i fiable
Construïts amb imants, sensors i carcasses protectores d'alta-qualitat, aquests codificadors resisteixen la pols, la humitat i les vibracions. Aquesta durabilitat redueix les necessitats de manteniment i allarga la vida útil del producte.
Solucions versàtils
Oferim codificadors magnètics en múltiples formats, inclosos els tipus rotatius, lineals, absoluts i incrementals. Aquesta varietat permet la integració en diferents maquinàries i sistemes sense comprometre el rendiment.
Opcions de personalització
Els clients poden sol·licitar solucions a mida per satisfer requisits únics, com ara mides específiques d'eix, senyals de sortida o necessitats de protecció del medi ambient. Aquesta flexibilitat garanteix que el codificador s'ajusti perfectament a qualsevol configuració.
Envieu la consulta ara
Preguntes freqüents sobre codificadors magnètics
Com triar el codificador magnètic adequat per a un projecte?
-
La selecció del codificador correcte depèn de factors com ara la resolució requerida, la velocitat de rotació, la mida de l'eix i les condicions ambientals.
Els codificadors magnètics poden funcionar a temperatures extremes?
-
Sí, molts codificadors estan dissenyats per funcionar en un ampli rang de temperatures. Tanmateix, és essencial consultar les especificacions del fabricant per determinar els límits i evitar possibles problemes de rendiment o danys als components.
Els codificadors magnètics són compatibles amb tot tipus de motors?
-
Els codificadors magnètics es poden integrar amb la majoria de motors, però el tipus de senyal, l'estil de muntatge i l'alineació de l'eix han de coincidir amb la configuració del motor. L'elecció de la combinació correcta garanteix lectures precises.
Es pot reparar un codificador magnètic si està danyat?
-
Els problemes menors, com ara la desalineació o la brutícia al sensor, normalment es poden corregir. En cas de danys importants als imants o a l'electrònica, es recomana substituir-los per garantir un rendiment fiable.
