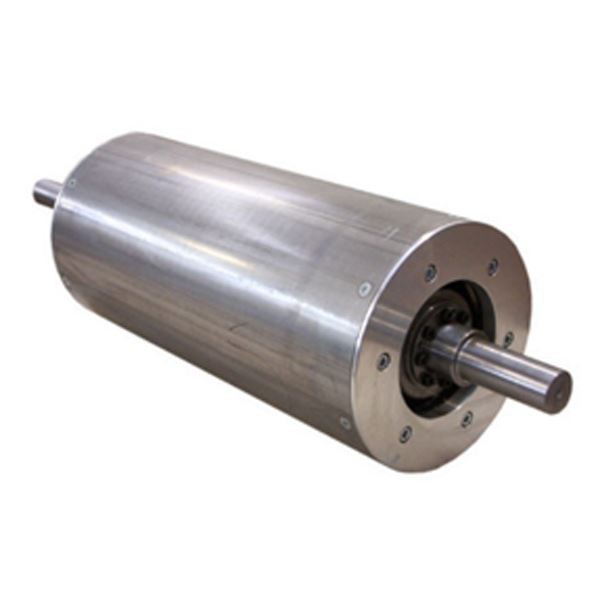

Separador magnètic Politja magnètica

Descripció general

Separador magnètic La politja magnètica proporciona una protecció contínua contra la contaminació del ferro de vagabund de partícules metàl·liques grans i fines. Les unitats proporcionen una protecció màxima i contínua contra la contaminació per ferro en el processament de materials com ara productes químics, plàstics, cereals, productes alimentaris, ceràmica i carbó. Les politges magnètiques s'utilitzen àmpliament com a politges de capçal als transportadors de corretges per a l'eliminació automàtica contínua del ferro de tramp danyós d'una varietat de materials.

Com funciona una politja magnètica

La politja magnètica del separador magnètic és un imant autonetejador que elimina els metalls estrangers de les matèries a granel en una cinta transportadora. El camp magnètic adhereix contaminants ferrosos al cinturó mentre el producte net passa per sobre de la politja del capçal. Els metalls de tramp del desbordament inferior es poden capturar amb seguretat en un contenidor per ser rebutjats. Un rail d'enlairament magnètic transporta el metall capturat més avall pel costat de retorn del transportador. El rail d'enlairament combinat amb la politja de capçal magnètic IMT permet un alliberament més còmode i suau del desgast del cinturó reduint el metall retingut mentre es descarrega en un lloc adequat.

1. El cos del tambor es pot fer amb imants de ferrita barats. La força magnètica màxima pot ser de fins a 15000 GS si es fa amb potents imants de terres rares.

2. El material de la superfície és d'acer inoxidable 304 o 316L que té una bona resistència a la corrosió.

3. No es requereix energia elèctrica per a la generació de camp magnètic.

4. Un disseny especial per a dos extrems de la politja és per connectar amb un motor.

5. Es pot formar un sistema automàtic de separació si la politja treballa juntament amb el transportador.

6. Els requisits especials es poden fer a mida.

Model	Diàmetre del forat D mm	Adaptar ample de banda B mm	Longitud del tub L mm	Màxima força d'inducció del cilindre GS	rube Longitud L mm	Pols Eliminador de ferro en pols T/h	Pes kg	A	LI	K	dΦ	h	b
CTZ-32/40	320	400	500	1500~8000	0.8	10	120	728	1010	100	50	53.5	14
CTZ-32/50	320	500	600	1500~8000	1	15	150	850	1115	115	50	53.5	14
CTZ-40/50	400	500	600	1500~8000	2	20	240	850	1350	115	55	60	16
CTZ-50/50	500	500	600	1500~8000	3.5	30	360	850	1350	115	55	60	16
CTZ-32/65	320	650	750	1500~8000	2	20	210	1000	1350		55	60	16
CTZ-40/65	400	650	750	1500~8000	2.8	30	350	1000	1630	135	55	60	16
CTZ-50/65	500	650	750	1500~8000	4.5	40	420	1000	1630	135	60	64	18
CTZ-63/65	630	650	750	1500~8000	7	45	830	1000	1630	135	90	97	24
CTZ-40/80	400	800	750	1500~8000	8	55	470	1300	1730	175	70	76	20
CTZ-50/80	500	800	950	1500~8000	10	65	600	1300	1730	175	70	76	20
CTZ-63/80	630	800	950	1500~8000	80	800	1300	1300	2000	175	70	76	20
CTZ-80/80	800	800	950	1500~8000	12	100	980	1300	2000	175	90	97	24
CTZ-63/100	630	1000	1150	1500~8000	12	120	1200	1300	2000	175	90	97	24
CTZ-80/100	800	1000	1150	1500~8000	15	140	1300	1500		215	110	119	32
CTZ-100/120	1000	1200	1400	1500~8000	20	180	1580	1750	2270	255	130	140	36
CTZ-125/140	1250	1400	1600	1500~8000	30	250	1950	2000	2555	275	150	161	40

Les mides i especificacions d'entrada i sortida es poden personalitzar segons els requisits del client.

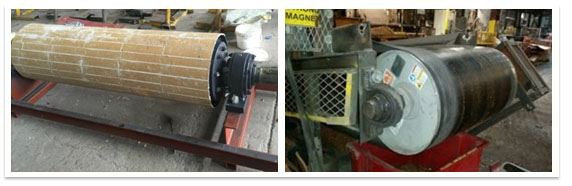

Aplicació

Sempre es col·loquen al capdavant de la cinta transportadora per separar partícules de ferro, ferralla, ferro de tramp i altres objectes ferromagnètics del flux de material sec a granel com ara mineral de ferro, gra, sorra, grava, plàstics, fusta, residus, cullet. , cautxú, etc
