La instal·lació d'un imant de cinturó creuat no és només col·locar un imant per sobre d'una cinta transportadora. La instal·lació afecta directament la manera en què el sistema pot eliminar el metall tramp del flux de material. En molts casos, el mal rendiment de separació és causat per problemes d'instal·lació més que per l'imant en si. Petits detalls de configuració poden marcar una diferència notable.
Si l'alçada de la suspensió és incorrecta, és possible que el camp magnètic no arribi prou profund a la càrrega. Si l'amplada o el posicionament de l'imant no coincideixen amb el transportador, les partícules metàl·liques poden passar sense ser capturades. Aquests problemes solen aparèixer després de canvis en la velocitat del transportador, la profunditat del material o la disposició de la planta.
Comprendre alguns factors clau d'instal·lació us pot ajudar a millorar l'eficiència de la recuperació, reduir les fuites de metall i mantenir el sistema funcionant de manera més coherent al llarg del temps.
Què és un imant Crossbelt?

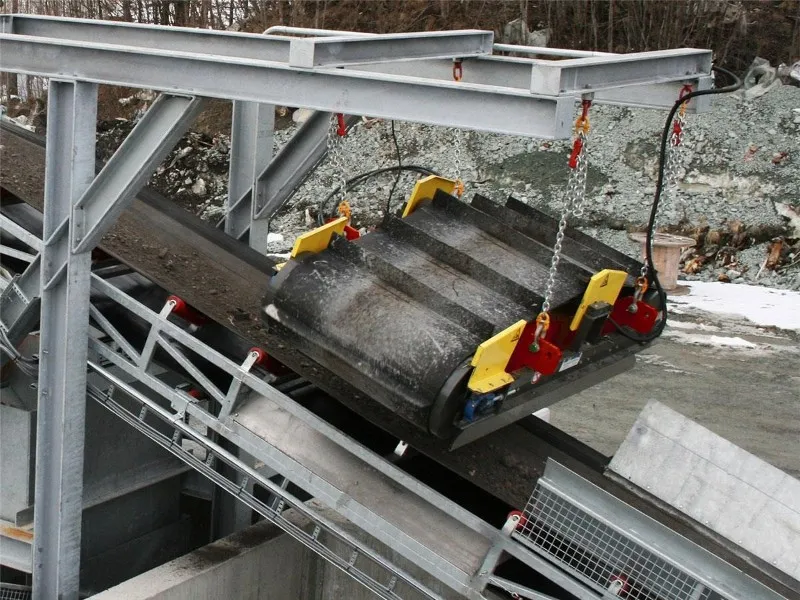

Un imant de cinturó creuat, també anomenat imant de sobrebanda, és un separador magnètic d'auto{0}}neteja instal·lat a sobre d'una cinta transportadora per eliminar automàticament el metall ferrós tramp dels corrents de material en moviment. S'utilitza habitualment en indústries com el reciclatge, la mineria, els àrids, el processament de la fusta i la manipulació de materials a granel.
El sistema es munta a través de la cinta transportadora, d'on ve el nom.
Separador magnètic auto{0}}netejant
Envieu la consulta ara
Separador magnètic auto{0}}netejant
Envieu la consulta ara

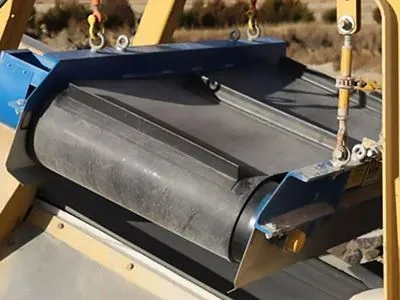

Un imant de cinturó creuat típic inclou un bloc magnètic, un cinturó auto-netejador, rodets i un marc de suport. A mesura que el material passa per sota, els contaminants ferrosos s'aixequen del flux del producte pel camp magnètic. Aleshores, la corretja d'auto-neteja allunya el metall capturat de la cinta transportadora i el descarrega cap al costat durant el funcionament continu.
Els imants de cinturó transversal s'utilitzen sovint com a sistemes de protecció a les línies de processament. En eliminar el metall no desitjat abans que arribi a l'equip aigües avall, ajuden a reduir els danys a l'equip, a prevenir interrupcions de processament i a millorar la qualitat del material.
Per què importa la instal·lació correcta
La instal·lació correcta d'un imant de cinturó creuat afecta més que només l'eliminació del metall. La manera com es col·loca el sistema per sobre del transportador influeix directament en el rendiment de la recuperació, el funcionament de la corretja i l'estabilitat general del procés.
Eficiència de recuperació
Un imant de cinturó creuat funciona millor quan el camp magnètic està correctament alineat amb el flux de material. Si l'alçada de la suspensió és massa alta o el posicionament està descentrat-, pot ser que alguns metalls fèrrics passin sense capturar-se.
Fins i tot un imant fort pot perdre eficiència si la instal·lació no s'adapta a les condicions del transportador. La profunditat del material també és important. Una càrrega gruixuda pot reduir la profunditat que el camp magnètic arriba al flux de producte.
Rendiment de la cinta transportadora i de la cinta
La instal·lació també afecta el funcionament de la cinta transportadora i de la cinta-autonetejada durant l'ús continuat. Si l'àrea de descàrrega és massa petita o l'alineació és incorrecta, és possible que el metall capturat no s'elimini correctament del cinturó. Amb el temps, això pot provocar una acumulació, un desgast desigual del cinturó o un funcionament inestable.
Consideració núm. 1: alçada de la suspensió
L'alçada de la suspensió és un dels factors més importants a l'hora d'instal·lar un imant de cinturó creuat. Fins i tot si l'imant en si és prou fort, el rendiment de separació pot baixar ràpidament si la distància del transportador no és adequada per al material que s'està processant.
Per què l'alçada afecta l'abast magnètic
El camp magnètic es fa més feble a mesura que augmenta la distància. Si l'imant de cinturó creuat està muntat massa alt per sobre del transportador, és possible que el camp no arribi prou profund a la càrrega de material per aixecar els contaminants ferrosos de manera eficaç.
Això és especialment important quan la profunditat de la càrrega canvia durant el funcionament. Una capa de material gruixuda pot reduir la facilitat amb què les peces metàl·liques s'exposen al camp magnètic. En aquestes situacions, la distància de treball real és més gran del que sembla.
Problemes causats per una alçada incorrecta
Si l'alçada de la suspensió és massa alta, poden passar partícules metàl·liques més petites sense ser capturades. L'eficiència de recuperació sol baixar primer per als contaminants fins perquè són més difícils d'extreure de més profunditat dins del flux de material.
El muntatge de l'imant massa baix crea diferents problemes. L'imant o el cinturó d'auto-neteja pot entrar en contacte amb peces de material grans, cosa que pot provocar danys al cinturó, funcionament inestable o acumulació de material al voltant del sistema. La separació importa tant com la força magnètica.
Ajust d'alçada per a diferents materials
Els diferents materials requereixen diferents alçades d'instal·lació. Els materials lleugers amb una càrrega poc profunda sovint es poden processar amb una distància de suspensió més gran, mentre que els materials densos o pesats poden requerir que l'imant es col·loqui més a prop del transportador.
La velocitat de la cinta transportadora i la mida del metall tramp també afecten la configuració. Les peces metàl·liques més grans són més fàcils de capturar des de la distància, mentre que els contaminants més petits solen requerir un camp més fort i una bretxa de treball més curta.
Consideració núm. 2: Amplada de l'imant vs Amplada del transportador
L'alçada correcta de la suspensió no garanteix la recuperació total del metall. La relació entre l'amplada de l'imant i l'amplada del transportador també afecta la quantitat del flux de material que està realment cobert pel camp magnètic durant el funcionament.
Coincidència de l'amplada de l'imant amb l'amplada del transportador
Un imant de cinturó creuat s'ha d'adaptar correctament a l'amplada de la cinta transportadora i la càrrega de material. Si l'àrea magnètica és massa estreta, és possible que el metall prop de les vores del transportador no estigui exposat a prou força magnètica per capturar-lo de manera eficaç. Aquest problema es fa més notable quan el material es distribueix de manera desigual pel cinturó.
En algunes plantes, la cinta transportadora es pot millorar o eixamplar mentre l'imant de cinturó transversal original roman al seu lloc. Fins i tot si l'imant encara funciona, és possible que la cobertura magnètica ja no coincideixi amb les condicions del transportador.
Els transportadors més amples sovint requereixen imants més grans o diferents posicions d'instal·lació per mantenir un rendiment de separació constant.
Zona de descàrrega i trajectòria del material
La zona de descàrrega és una altra part de la instal·lació que sovint es passa per alt. Després que el metall fèrric s'aixequi de la cinta transportadora, necessita espai suficient per separar-se netament del flux de material principal.
Si el camí de descàrrega està massa a prop de la cinta transportadora o bloquejat per estructures circumdants, el metall capturat pot tornar a caure a la cinta en lloc de ser descarregat correctament.
La trajectòria del material també canvia amb la velocitat del transportador i la mida del metall. Les peces més grans solen separar-se més fàcilment, mentre que els contaminants més petits o més lleugers poden seguir el flux de material més temps abans de sortir del camp magnètic.

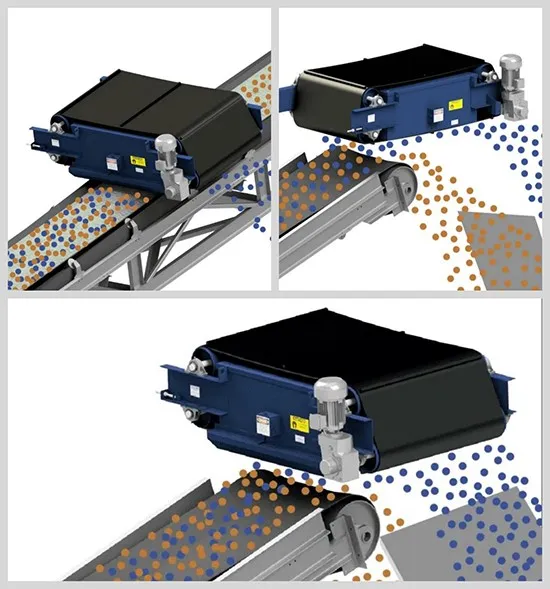

Consideració núm. 3: col·locació de l'imant sobre la cinta transportadora
Fins i tot quan l'alçada de la suspensió i l'amplada de l'imant són correctes, el posicionament encara afecta l'eficiència amb què un imant de cinturó creuat elimina el metall fèrric de la cinta transportadora. Les petites diferències d'alineació poden canviar com el camp magnètic interacciona amb el flux de material durant el funcionament.
Posicionament de la línia central
L'àrea central d'un imant de cinturó creuat sol proporcionar el camp magnètic més fort i estable. Per això, l'imant s'ha d'alinear el més a prop possible amb el centre de la cinta transportadora i el corrent de material principal.
Si el flux de material es concentra més en un costat del cinturó, és possible que s'hagi d'ajustar lleugerament el posicionament per adaptar-se a les condicions de funcionament reals.
L'objectiu és col·locar la part més forta del camp magnètic per on s'espera que passi la quantitat més alta de metall tramp.
Efectes de la instal·lació off-centre
Quan un imant de cinturó creuat s'instal·la massa a un costat, la cobertura magnètica a través del transportador es torna desigual. Un costat pot rebre una exposició magnètica forta, mentre que el costat oposat experimenta un rendiment de separació més feble. Això pot conduir a resultats de recuperació inconsistents amb el temps.
Les partícules ferrosos més petites normalment es veuen afectades primer perquè requereixen una exposició de camp més forta per aixecar-se de la càrrega de material. En alguns casos, els operadors poden suposar que la força de l'imant ha baixat quan el problema real és l'alineació de la instal·lació.
Posicionament i direcció del flux de material
La direcció del flux de material també afecta com s'ha de col·locar l'imant. La velocitat del transportador, la forma de la càrrega i la direcció de la descàrrega influeixen en com es mou el metall a través del camp magnètic abans que es produeixi la separació.
Una configuració estable hauria de permetre que el metall capturat s'allunyi netament del flux de producte principal sense interferències de les estructures circumdants o material de retorn.
El posicionament no es refereix només a on es troba l'imant per sobre del transportador. També es tracta de com funciona tot el camí de separació durant el funcionament continu.

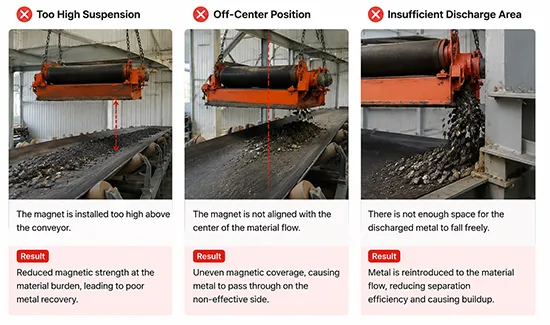

Errors comuns d'instal·lació que cal evitar
Fins i tot un imant de cinturó transversal seleccionat correctament pot perdre eficiència si es passen per alt els detalls habituals d'instal·lació. Molts problemes de rendiment-a llarg termini estan relacionats amb canvis al sistema de transportadors i no amb l'imant en si.
Ignorar els canvis de la cinta transportadora
Les condicions del transportador sovint canvien amb el temps. La velocitat de la cinta pot augmentar, l'amplada de la cinta transportadora es pot modificar o la càrrega de material pot ser més profunda que abans. Si la posició original de l'imant i l'alçada de la suspensió no s'ajusten després d'aquests canvis, el rendiment de recuperació pot disminuir gradualment.
En alguns casos, l'imant encara funciona amb normalitat, però les condicions de treball ja no són les mateixes que quan es va instal·lar per primera vegada.
Falta d'espai de manteniment
L'espai de manteniment és un altre detall que de vegades s'ignora durant la instal·lació. Si l'imant de cinturó transversal està muntat massa a prop dels equips circumdants o dels suports estructurals, la neteja i la inspecció es fan més difícils.
L'accés limitat també pot afectar el seguiment del cinturó i el rendiment de la descàrrega durant el funcionament. Un sistema que és difícil de mantenir normalment es fa més difícil d'operar de manera consistent amb el temps.
Càrrega material desigual
Una càrrega de material desigual pot reduir la consistència de la separació a través del transportador. Quan la major part del material flueix per un costat del cinturó, és possible que el camp magnètic no s'utilitzi uniformement a tota l'àrea de treball. Això pot provocar contaminants perduts i resultats de recuperació inestables, especialment quan es barregen partícules ferrosos més petites al corrent de material.
Llista de verificació d'instal·lació d'imants de cinturó transversal
Abans d'iniciar l'operació, és útil revisar diversos punts clau d'instal·lació per assegurar-vos que l'imant de cinturó creuat s'adapta correctament al transportador i a les condicions del material. Els petits ajustos durant la instal·lació poden millorar-el rendiment de separació a llarg termini i reduir els problemes de funcionament posteriors.
| Element d'instal·lació | Què comprovar |
|---|---|
| Alçada de suspensió | L'imant s'instal·la a la distància de treball correcta des del transportador |
| Coincidència d'amplada del transportador | La cobertura magnètica és adequada per a tota l'amplada del transportador |
| Posicionament d'imants | L'imant està alineat amb el centre del flux de material |
| Zona de descàrrega | Espai suficient perquè el metall eliminat es descarregui netament |
| Profunditat de càrrega material | La capa de material es troba dins de l'abast magnètic efectiu |
| Seguiment del cinturó | El cinturó d'auto{0}}neteja funciona sense problemes sense derivar |
| Lliurament estructural | No hi ha estructures properes que interfereixin amb el funcionament o el manteniment |
| Canvis de transportadors | La instal·lació encara és adequada després de modificacions de velocitat o amplada |

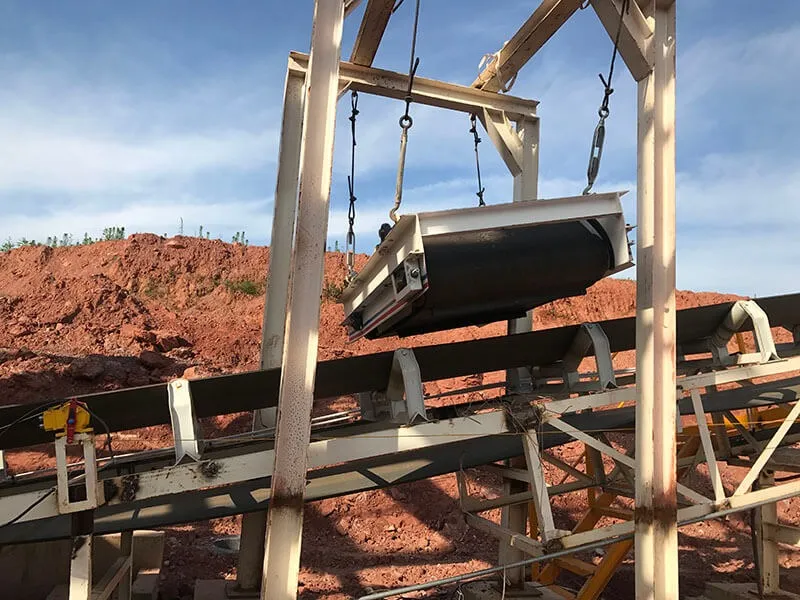

Aplicacions dels imants Crossbelt en diferents indústries
Els imants de cinturó transversal s'utilitzen en moltes indústries, però les condicions d'instal·lació no sempre són les mateixes. El tipus de material, la velocitat del transportador i la profunditat de càrrega poden afectar com s'ha de col·locar el sistema per sobre del transportador.
Reciclatge i processament de ferralla
A les plantes de reciclatge, els fluxos de materials sovint són desiguals i impredictibles. Els contaminants ferrosos poden variar des de petits fragments de metall fins a peces de ferralla més grans. Els imants de cinturó creuat en aquests entorns solen necessitar un posicionament flexible i un espai de descàrrega suficient per gestionar el flux de material mixt de manera coherent.
Mineria i Àrids
Les operacions mineres i d'àrids solen incloure materials pesants i profunditats de càrrega més profundes. En aquestes condicions, l'alçada de la suspensió esdevé especialment important perquè el camp magnètic ha d'arribar a través d'una capa de material més gruixuda. La pols, la vibració i el funcionament continu també exigeixen més la configuració general de la instal·lació.
Processament de Fusta i Biomassa
Estelles de fusta, biomassa i materials lleugers similars sovint es mouen a velocitats de transport més altes. Tot i que la càrrega pot ser més lleugera, els contaminants ferrosos més petits encara poden ser difícils de capturar si el posicionament de l'imant no s'ajusta correctament. Una instal·lació estable ajuda a mantenir un rendiment de separació constant sense interrompre el flux de material.
Conclusió
Instal·lar correctament un imant de cinturó creuat no només es tracta de muntar l'equip per sobre d'una cinta transportadora. L'alçada de la suspensió, l'amplada de l'imant i el posicionament afecten amb quina eficàcia s'eliminen els contaminants ferrosos durant el funcionament. Les petites diferències d'instal·lació poden provocar canvis notables en el rendiment de la recuperació al llarg del temps.
La millor configuració depèn de les condicions reals de treball, inclosa la mida de la cinta transportadora, la profunditat de càrrega, el flux de material i l'entorn operatiu. Un sistema que funciona bé en una aplicació pot requerir ajustaments en una altra línia de procés.Gran Magtechofereix diferents solucions d'imants de cinturó transversal per a indústries com ara el reciclatge, la mineria, els àrids i el processament de materials a granel per adaptar-se a diferents condicions de transport i material.
Preguntes freqüents
P: Un imant de cinturó creuat pot funcionar per a diferents sistemes de transport?
R: De vegades, però no sempre. Els canvis en l'amplada de la cinta transportadora, la velocitat de la cinta o la profunditat de càrrega poden afectar el rendiment de la separació. Una configuració que funciona bé en un transportador pot no funcionar de la mateixa manera en una altra línia.
P: Els imants de cinturó creuat es poden personalitzar per a diferents aplicacions?
A: Sí. Factors com l'amplada del transportador, l'alçada de la suspensió, el tipus de material i l'entorn operatiu poden afectar el disseny. Les diferents indústries sovint requereixen diferents mides d'imants, configuracions de cinturons i dissenys d'instal·lació.
P: Els imants de cinturó creuat poden manejar materials humits o enganxosos?
R: Sí, però els materials humits o enganxosos poden afectar el rendiment de la descàrrega i augmentar l'acumulació de material al voltant del sistema. En aquests entorns, l'autorització de la instal·lació i l'accés al manteniment són més importants.
P: Un imant més fort és sempre la millor opció?
A: No necessàriament. La força de l'imant ha de coincidir amb les condicions del transportador i el flux de material. En alguns casos, l'alçada de la instal·lació, el posicionament o la distribució de la càrrega tenen un efecte més gran sobre el rendiment que simplement augmentar la força magnètica.
P: Per què de vegades el metall torna a caure a la cinta transportadora després de ser capturat?
R: Això sol passar quan l'àrea de descàrrega és massa petita o la trajectòria de descàrrega no està correctament alineada. L'acumulació de material o el mal posicionament també poden interferir amb la descàrrega neta del metall.
P: Les condicions d'instal·lació poden afectar el desgast de l'equip?
A: Sí. L'alineació deficient, l'espai lliure suficient o l'acumulació de material poden augmentar la tensió a les corretges, els rodets i els components del transportador circumdants durant el funcionament-a llarg termini.
